Bei der Reparatur von Werkzeugakkus stoßen wir immer wieder auf interessante Fehlerbilder, die zeigen, wie wichtig eine gründliche Diagnose ist. Ein aktuelles Beispiel stammt von einem Bosch Akku mit der Teilenummer 0275007530, der vom Kunden mit der Bitte um Reparatur zu uns gebracht wurde. Der Akku ließ sich nicht mehr zuverlässig laden und wurde vom Ladegerät teilweise gar nicht mehr erkannt. Die LED-Zustandsanzeige zeigte nichts an.
🔍 Umfassende Erstprüfung: Zellen alle in einwandfreiem Zustand
Bevor wir Zellen tauschen oder Elektronikkomponenten ersetzen, führen wir – wie bei allen Reparaturaufträgen – unsere Lade- und Entladefunktionsprüfung durch.
➡️ https://akkuplus.de/Pruefung-der-Lade-und-Entladefunktion-bei-Akkus
Dabei messen wir alle Zellen einzeln:
- Spannung
- Innenwiderstand
- Verhalten unter Last
- mögliche Drift zwischen den Zellen
Ergebnis:
Alle Zellen waren technisch einwandfrei und zeigten weder Drift noch Kapazitätsverlust. Das bedeutet: Das Problem liegt nicht in den Zellen selbst, sondern höchstwahrscheinlich im Battery Management System (BMS).
🛠️ Fehleranalyse an der Elektronik: Defekte Schottky‑Diode gefunden

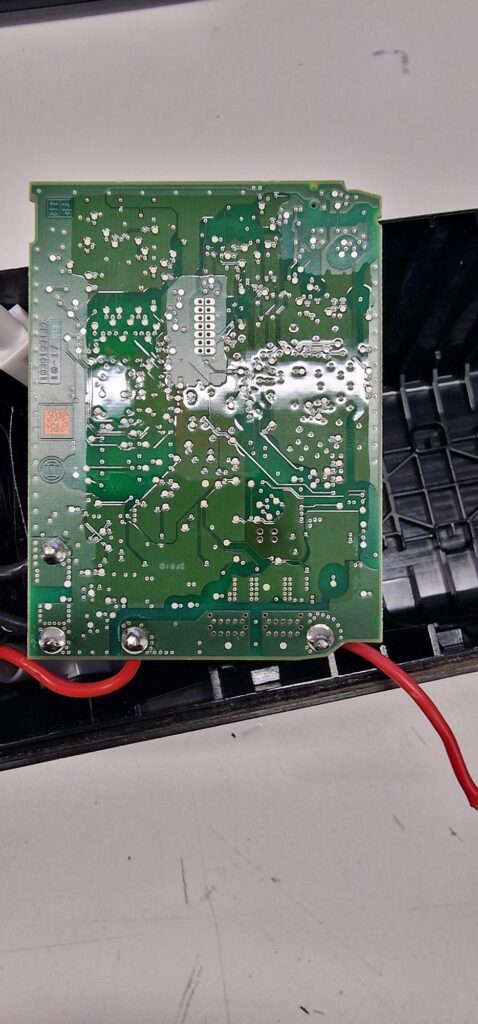

Nach dem Öffnen des Akkus wurde das komplette BMS sorgfältig geprüft. Dabei fiel eine defekte Schottky‑Diode auf – ein typisches, aber oft übersehenes Schadensbild. Fleck auf der Rückseite der Platine.
Warum ist dieses Bauteil so wichtig?
Eine Schottky‑Diode regelt in modernen Akkupacks den Stromfluss und schützt vor Rückströmen. Ist sie defekt, kann das vielfältige Symptome verursachen:
- Akku lädt nicht mehr
- Akku wird heiß oder bricht unter Last ab
- Akku wird vom Ladegerät nicht erkannt
- Akku zeigt falsche Spannungswerte
Genau dieses Verhalten zeigte auch der Bosch Akku 0275007530.
Ein Technik-Youtuber erklärt dieses Fehlerbild sehr anschaulich (Zeitstempel 3:20):
➡️ https://www.youtube.com/watch?v=uVUNGW_I_Ac&t=200s
🔧 Reparatur: Austausch der Schottky‑Diode
Nach der Identifikation des Defekts wurde die schadhafte Diode aus dem BMS ausgelötet und durch ein hochwertiges, kompatibles Ersatzbauteil ersetzt. Die Platine wurde anschließend gereinigt, visuell geprüft und erneut elektrisch getestet.
Ergebnis nach der Reparatur:
✔ Akku lädt wieder korrekt
✔ Ladegerät erkennt den Akku sofort
✔ Entladeverhalten stabil und ohne Spannungseinbrüche
✔ BMS arbeitet wieder vollständig zuverlässig
🌱 Warum sich solche Reparaturen lohnen
Viele Akkus müssen nicht entsorgt werden, nur weil sie plötzlich nicht mehr funktionieren. Häufig sind es kleine, aber entscheidende Bauteile auf dem BMS, die für die Funktionsstörung verantwortlich sind.
Eine Reparatur bietet klare Vorteile:
- Nachhaltigkeit – weniger Elektroschrott
- Kostenersparnis – deutlich günstiger als ein Originalersatzakku
- Technisch sinnvoll – Zellen sind oft noch in bestem Zustand
Wer seinen Akku professionell analysieren und reparieren lässt, verlängert dessen Lebensdauer deutlich und spart Ressourcen.
