Kurz gesagt:
- Ein selbstgebauter Batteriepack lässt sich günstiger als fertige Systeme realisieren und bietet individuelle Kontrolle. Die Qualität der Zellen, der Schutz durch ein BMS und sorgfältige Verarbeitung sind dafür unerlässlich. Bei Planung, Bau und Wartung steigt die Sicherheit und Lebensdauer des Eigenprojekts deutlich an.
Ein selbstgebauter Batteriepack ist eine individuell zusammengestellte Energiespeicherlösung aus Batteriezellen, einem Batteriemanagementsystem (BMS) und Verbindungsmaterial, die du nach deinen genauen Anforderungen dimensionierst. Gegenüber fertigen Systemen kostet ein DIY-LiFePO4-Speicher etwa 100–200 Euro pro kWh, während fertige Systeme 250–500 Euro pro kWh kosten. Dieser Preisunterschied ist seit 2024 kleiner geworden, aber der eigentliche Vorteil liegt woanders: Du bestimmst Spannung, Kapazität und Formfaktor selbst. Gängige Zellentypen sind LiFePO4 und 18650-Lithiumzellen. BMS-Hersteller wie Daly und JBD liefern die nötige Schutzfunktionalität.
Welche Komponenten und Werkzeuge brauchst du für den Bau eines Batteriepacks?
Der Aufbau eines eigenen Akkupacks steht und fällt mit der Qualität der Einzelteile. Wer hier spart, riskiert Fehlfunktionen oder schlimmstenfalls einen Brand.
Batteriezellen: LiFePO4 oder 18650?
LiFePO4-Zellen sind für stationäre Anwendungen wie einen Batteriepack für Solaranlage die erste Wahl. Sie liefern 3,2 V nominal pro Zelle, vertragen tiefe Entladungen besser als andere Lithiumchemien und haben eine deutlich längere Lebensdauer. 18650-Zellen eignen sich für kompakte Projekte mit geringerem Gewichtslimit, etwa tragbare Powerbanks oder kleine Werkzeugakkus. Für größere Kapazitäten ab 100 Ah sind prismatische LiFePO4-Zellen im Format 280 Ah oder 304 Ah heute Standard.
| Zellentyp | Nennspannung | Typische Kapazität | Anwendung |
|---|---|---|---|
| LiFePO4 prismatisch | 3,2 V | 100–304 Ah | Solaranlage, Wohnmobil |
| 18650 zylindrisch | 3,6 V | 2–3,5 Ah | Powerbank, Werkzeug |
| LiFePO4 zylindrisch | 3,2 V | 6–15 Ah | Mittelgroße Packs |
BMS: Schutz ist keine Option
Ein BMS mit Überspannungs-, Unterspannungs-, Überstrom-, Kurzschluss- und Temperaturüberwachung ist für jeden DIY-LiFePO4-Pack unverzichtbar. Ohne BMS kann eine einzelne überspannte Zelle den gesamten Pack zerstören. Daly und JBD bieten BMS-Einheiten für 4S bis 16S Konfigurationen an, mit Strombelastbarkeiten von 20 A bis über 200 A. Wähle immer ein BMS mit mindestens 20 % Reserve über dem geplanten Maximalstrom.
Verbindungsmaterial und Werkzeug
Für die elektrische Verbindung brauchst du Kupfer-Busbars passend zum Zellformat, flexible Silikonkabel in ausreichendem Querschnitt und Sicherungen am Pluspol. Crimpzangen, ein Lötkolben mit mindestens 60 W, ein Multimeter und isoliertes Werkzeug sind Pflicht. Schutzbrille und Handschuhe gehören ebenfalls dazu, denn selbst eine einzelne LiFePO4-Zelle kann bei Kurzschluss gefährliche Ströme liefern.
Profi-Tipp: Kaufe Busbars immer etwas breiter als rechnerisch nötig. Der Übergangswiderstand an Verbindungspunkten erzeugt Wärme, und mehr Querschnitt hält die Temperatur niedrig.
Akkuplus führt Akkupacks zum Selbsteinbau sowie passendes Zubehör für Bastelprojekte aller Größen.
Wie planst du die elektrische Konfiguration deines Batteriepacks?
DIY-Lithiumbatterieprojekte sind nur dann solide, wenn Spannung, Kapazität, Layout und Sicherheit vorab klar definiert werden. Wer erst baut und dann plant, baut zweimal.
Reihen- und Parallelschaltung verstehen
Zellen in Reihe schalten erhöht die Spannung, nicht die Kapazität. Vier LiFePO4-Zellen mit je 3,2 V ergeben in einer 4S-Konfiguration 12,8 V nominal. Das ist der Standard für 12-V-Systeme in Wohnmobilen, Booten und kleinen Solaranlagen. Für 48-V-Systeme schaltest du 16 Zellen in Reihe (16S), was 51,2 V nominal ergibt.
Zellen parallel schalten erhöht die Kapazität. Zwei 280-Ah-Zellen parallel ergeben 560 Ah bei gleicher Spannung. Kombinationen wie 4S2P bedeuten vier Reihen mit je zwei parallelen Zellen.
Beispielplanung: 12V/3,6 kWh LiFePO4-Pack
- Zieldaten festlegen: 12,8 V, 280 Ah, also rund 3,6 kWh nutzbare Energie.
- Zellenanzahl berechnen: 4 Zellen à 280 Ah in 4S-Schaltung.
- BMS wählen: 4S-BMS mit mindestens 100 A Dauerstrom und Balancing-Funktion.
- Kabelquerschnitt bestimmen: Bei 100 A Maximalstrom mindestens 25 mm² für Hauptleitungen.
- Sicherung dimensionieren: Schmelzsicherung am Pluspol, 20 % über Maximalstrom, also 120 A.
- Gehäusegröße planen: Prismatische 280-Ah-Zellen messen typisch 174 × 71 × 207 mm pro Stück.
| Konfiguration | Spannung | Kapazität | Typische Anwendung |
|---|---|---|---|
| 4S | 12,8 V | je nach Zelle | Wohnmobil, Boot, Solar 12V |
| 8S | 25,6 V | je nach Zelle | E-Bike, kleine Solaranlage |
| 16S | 51,2 V | je nach Zelle | Hausbatterie, großes Solarsystem |
Profi-Tipp: Plane die BMS-Strombelastbarkeit mit einer praktischen Reserve von mindestens 20 % über dem realen Maximalstrom. Das verlängert die Lebensdauer des BMS deutlich und verhindert Abschaltungen bei kurzen Lastspitzen.
Wer einen Batteriepack für Solaranlage plant, sollte außerdem die maximale Ladeleistung des Wechselrichters kennen. Ein 3-kW-Wechselrichter zieht bei 12 V bis zu 250 A, was die BMS-Auswahl direkt beeinflusst.

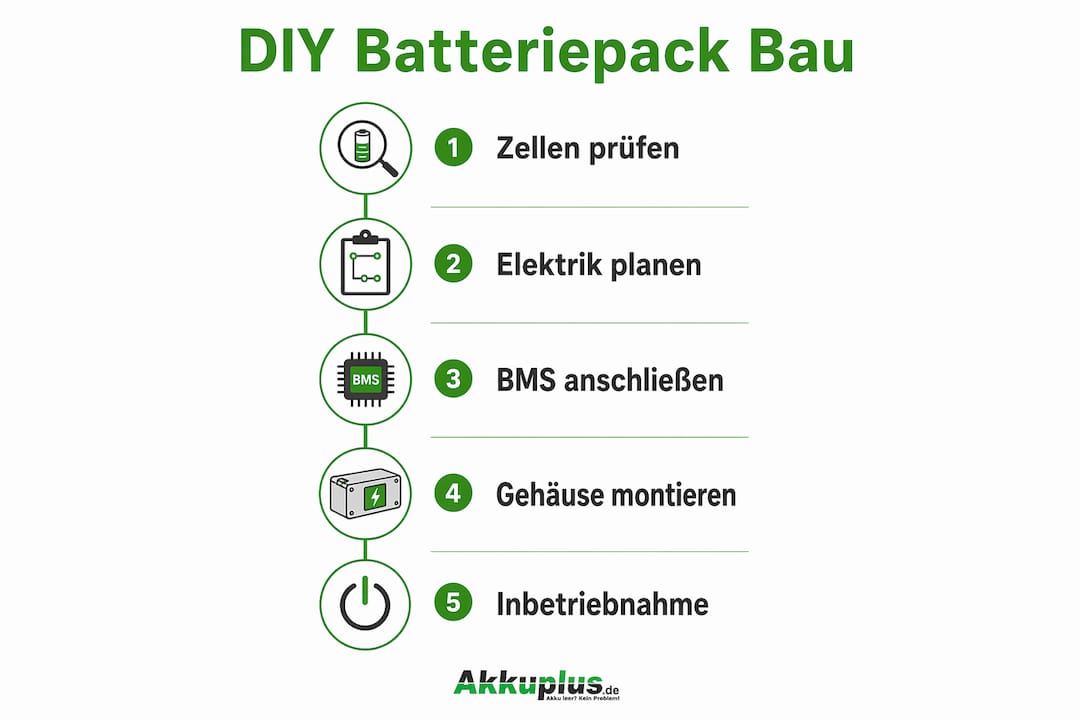

Wie baust du Schritt für Schritt deinen DIY Batteriepack zusammen?
Der Zusammenbau folgt einer festen Reihenfolge. Abkürzungen kosten hier Zeit oder Geld.
Schritt 1: Zellen prüfen und sortieren
Neue Zellen kommen meist mit 3,25–3,30 V. Vor dem Zusammenbau misst du jede Zelle einzeln mit einem Multimeter. Die Spannungsdifferenz zwischen allen Zellen sollte weniger als 0,02 V betragen. Größere Abweichungen bedeuten, dass das BMS von Anfang an stark ausgleichen muss, was die Lebensdauer verkürzt. Sortiere Zellen mit ähnlicher Spannung in denselben Block.
Schritt 2: Zellblöcke zusammenfügen
- Zellen in der geplanten Reihenfolge ausrichten, Plus- und Minuspole prüfen.
- Busbars auflegen und mit dem vorgeschriebenen Drehmoment festschrauben. Zu fest beschädigt die Zellpole, zu locker erzeugt Übergangswiderstand.
- Jeden Übergang nach dem Anziehen nochmals mit dem Multimeter auf Durchgang prüfen.
- Isolierband oder Schrumpfschlauch an allen freiliegenden Metallteilen anbringen.
- Den fertigen Zellblock auf einer isolierten Unterlage ablegen, nie auf leitfähigen Oberflächen.
Schritt 3: BMS anschließen
Das BMS wird über Balancing-Kabel mit jedem Zellabgriff verbunden. Bei einem 4S-BMS sind das fünf Balancing-Kabel plus die Hauptstromleitungen. Die Reihenfolge der Balancing-Kabel muss exakt dem Schaltplan des Herstellers folgen. Ein vertauschtes Kabel kann das BMS sofort zerstören. Drucke den Schaltplan aus und hake jeden Anschluss ab, bevor du weitergehst.
Profi-Tipp: Beschrifte jeden Balancing-Draht mit einem kleinen Aufkleber (B0, B1, B2, B3, B4), bevor du ihn anschließt. Das klingt umständlich, spart aber Stunden bei der Fehlersuche.
Schritt 4: Mechanische Fixierung und Schutz
- Zellen mit Gewindestangen oder Spannbändern zusammenpressen, um Ausdehnung zu begrenzen.
- Kabel mit Kabelbindern oder Kabelkanälen führen, keine losen Leitungen im Gehäuse.
- 3D-gedruckte Abdeckungen über freiliegenden Zellpolen reduzieren Kurzschlussrisiken durch mechanische Beanspruchung erheblich.
- Hauptsicherung am Pluspol vor dem BMS einbauen, bevor irgendeine Last angeschlossen wird.
Schritt 5: Erste Inbetriebnahme
Die Inbetriebnahme beginnt mit kleiner Last, zum Beispiel einer 12-V-LED-Lampe, und einem Ladestrom von 1–5 A. So erkennst du Verdrahtungsfehler, bevor sie größeren Schaden anrichten. Erst wenn der Pack mehrere Lade- und Entladezyklen ohne Auffälligkeiten absolviert hat, erhöhst du Last und Ladestrom schrittweise. Temperatur an den Zellen und am BMS während der ersten Zyklen regelmäßig prüfen.
Gehäuse und Kühlung
Für stationäre Anwendungen reicht oft ein stabiles Kunststoffgehäuse oder eine Holzkiste mit Lüftungsschlitzen. Wer den Pack in einem Fahrzeug verbaut, sollte ein Metallgehäuse mit Brandschutzauskleidung wählen. Aktive Kühlung ist bei LiFePO4 unter 1C-Laderate in der Regel nicht nötig, aber ein Temperatursensor am BMS ist Pflicht.
Wie vermeidest du Fehler und welche Sicherheitsmaßnahmen sind unerlässlich?
Die häufigsten Fehler beim Batteriepack selber bauen sind keine Materialfehler. Sie entstehen durch Unachtsamkeit bei der Verdrahtung und fehlende Schutzmaßnahmen.
Die häufigsten Fehler im Überblick
- Vertauschte Balancing-Kabel: Vertauschte Balancing-Kabel sind eine Hauptursache für BMS-Fehlfunktionen bei 4S- oder größeren Packs. Dieser Fehler wird oft unterschätzt.
- Unterschiedliche Zellspannungen: Zellen mit mehr als 0,02 V Differenz im selben Block belasten das Balancing dauerhaft.
- Falsche Sicherungsgröße: Eine zu große Sicherung schützt nicht. Eine zu kleine löst bei normaler Last aus.
- Fehlende Hauptsicherung: Ohne Sicherung am Pluspol ist ein Kurzschluss unkontrollierbar.
- Arbeit an beiden Polen gleichzeitig: Selbst kurzer Kontakt zwischen Plus und Minus kann Werkzeug verschweißen oder Zellen beschädigen.
Sicherheitsregeln beim Bau
Die Hauptsicherung gehört an den Pluspol, und zwar vor dem BMS. Isoliertes Werkzeug ist keine Empfehlung, sondern Standard. Schmuck, besonders Ringe und Armbänder, muss vor der Arbeit abgelegt werden. Ein Metallring, der Plus und Minus einer 280-Ah-Zelle überbrückt, wird innerhalb von Sekunden glühend heiß.
Wer zum ersten Mal einen DIY-Pack baut, sollte den ersten Ladevorgang nicht unbeaufsichtigt lassen. Ein Feuerlöscher der Klasse ABC gehört in jeden Raum, in dem Lithiumakkus geladen werden.
Wartung und Langzeitbetrieb
Top-Balancing-Tests bei verschiedenen Ladezuständen helfen, echte Zellprobleme von Messfehlern zu unterscheiden. Wer alle drei Monate den Spannungsstand jeder Zelle einzeln prüft, erkennt schwächelnde Zellen früh. Langfristige Kapazitätsunterschiede zwischen einzelnen Zellen sind oft die eigentliche Ursache für Balancing-Probleme, nicht das BMS selbst. Tausche auffällige Zellen aus, bevor sie den gesamten Pack aus dem Gleichgewicht bringen.
Profi-Tipp: Führe ein einfaches Logbuch mit Datum, Zellspannungen und Gesamtkapazität. Drei Einträge im Jahr reichen, um Trends zu erkennen, bevor sie zum Problem werden.
Wann ein Fertigsystem sinnvoller ist
Wer weniger als 10–20 Stunden Zeit investieren möchte oder keine Erfahrung mit Elektrik hat, fährt mit einem geprüften Fertigsystem besser. Der Preisunterschied ist seit 2024 kleiner geworden. Für Anwendungen mit hohen Sicherheitsanforderungen, etwa in bewohnten Räumen oder Fahrzeugen, lohnt sich die Beratung durch einen Fachbetrieb.
Wichtige Erkenntnisse
Ein selbstgebauter Batteriepack liefert nur dann zuverlässige Leistung, wenn Planung, Zellqualität, BMS-Auswahl und Sicherheitsmaßnahmen von Anfang an zusammenpassen.
| Thema | Details |
|---|---|
| Zellenauswahl | LiFePO4-Zellen mit unter 0,02 V Spannungsdifferenz vor dem Zusammenbau sortieren. |
| Konfiguration | 4S ergibt 12,8 V, 16S ergibt 51,2 V; Parallelschaltung erhöht nur die Kapazität. |
| BMS-Auswahl | BMS mit 20 % Stromreserve über dem Maximalstrom wählen, Balancing-Kabel exakt nach Herstellerplan anschließen. |
| Inbetriebnahme | Mit kleiner Last (LED-Lampe) und 1–5 A Ladestrom starten, Temperatur in den ersten Zyklen überwachen. |
| Sicherheit | Hauptsicherung am Pluspol, isoliertes Werkzeug, kein Schmuck, ersten Ladevorgang beaufsichtigen. |
Was ich nach mehreren selbstgebauten Packs wirklich gelernt habe
Ich habe meinen ersten LiFePO4-Pack mit 4S/280 Ah für eine kleine Solaranlage gebaut. Der Pack läuft seit über einem Jahr ohne Probleme. Aber ich habe auch Fehler gemacht, die ich gerne früher gewusst hätte.
Der größte Irrtum war zu glauben, dass ein gutes BMS schlechte Planung ausgleicht. Das tut es nicht. Ein BMS schützt vor Extremsituationen, aber es kann keine Zellen mit 0,1 V Differenz dauerhaft im Gleichgewicht halten. Die Sortierung der Zellen vor dem Bau ist die wichtigste Einzelmaßnahme überhaupt.
Was mich am meisten überrascht hat: Die mechanische Seite ist genauso kritisch wie die elektrische. Lose Busbars, schlecht geführte Kabel und fehlende Abdeckungen über den Zellpolen sind die häufigsten Ursachen für Probleme im Betrieb. Ich drucke heute für jeden Pack 3D-Abdeckungen aus PETG, die über die Polklemmen passen. Das kostet zwei Stunden, gibt aber echte Sicherheit.
Zum Kosten-Nutzen-Verhältnis: Der Preisunterschied zwischen DIY und Fertigsystem ist real, aber kleiner als viele denken. Der eigentliche Gewinn ist Wissen. Wer seinen Pack selbst gebaut hat, versteht ihn. Er weiß, welche Zelle schwächelt, wie das BMS reagiert und was bei einem Fehler zu tun ist. Das ist bei einem Fertigsystem mit proprietärer Software schlicht nicht möglich.
Mein Rat für den ersten Pack: Fang klein an. Ein 4S/100-Ah-Pack ist überschaubar, lehrreich und reicht für viele Anwendungen. Wer damit Erfahrung gesammelt hat, baut den nächsten Pack schneller und besser.
— Waldemar
Komponenten für deinen nächsten Batteriepack bei Akkuplus
Akkuplus ist ein auf Batterien und Akkus spezialisierter Fachhändler mit einem breiten Sortiment für DIY-Projekte aller Größen. Ob du einen Batteriehalter für dein Projekt suchst oder einen Batterietester zur Zellprüfung brauchst: Akkuplus liefert geprüfte Komponenten schnell nach Deutschland und in viele weitere europäische Länder.
Für Bastler, die fertige Akkupacks als Ausgangsbasis oder Vergleich suchen, lohnt sich ein Blick auf den Vergleich der besten Akkupacks. Geprüfte Qualität und schnelle Lieferung machen den Unterschied, wenn ein Projekt termingerecht fertig werden soll.
FAQ
Was ist der Unterschied zwischen 4S und 16S beim Batteriepack?
4S bedeutet vier Zellen in Reihe, was bei LiFePO4 12,8 V nominal ergibt. 16S ergibt 51,2 V und wird für 48-V-Systeme in größeren Solaranlagen verwendet.
Welches BMS brauche ich für einen selbstgebauten LiFePO4-Pack?
Das BMS muss zur Zellanzahl (z.B. 4S oder 16S) passen und Überspannungs-, Unterspannungs-, Überstrom-, Kurzschluss- sowie Temperaturschutz bieten. Der Nennstrom sollte mindestens 20 % über dem geplanten Maximalstrom liegen.
Wie prüfe ich Zellen vor dem Zusammenbau?
Jede Zelle einzeln mit einem Multimeter messen. Die Spannungsdifferenz zwischen allen Zellen sollte unter 0,02 V liegen, sonst belastet das Balancing das BMS dauerhaft.
Ist ein selbstgebauter Batteriepack für eine Solaranlage geeignet?
Ja, LiFePO4-Packs in 4S- oder 16S-Konfiguration sind für stationäre Solaranlagen gut geeignet. Wichtig ist die korrekte Dimensionierung des BMS auf den maximalen Ladestrom des Wechselrichters.
Was tue ich, wenn das BMS meinen Pack abschaltet?
Zuerst alle Zellspannungen einzeln messen und mit dem BMS-Protokoll vergleichen. Häufige Ursachen sind eine überspannte Einzelzelle, ein vertauschtes Balancing-Kabel oder ein Überstromschutz, der zu niedrig eingestellt ist. Wiederholte Tests bei verschiedenen Ladezuständen helfen, echte Zellprobleme von Messfehlern zu trennen.
